一、功能簡述

 本試驗臺根據相關行業標準進行設計和制造，主要用于空氣進氣格柵的生產下線檢測，根據測試的產品參數來判斷產品是否合格，并保存打印相關結果，并對測試結果進行統計和分析。
本臺設備目前按照三套空氣格柵工裝設計EA1C、CN8C、E001。

二、依據標準
《乘用車主動進氣格柵技術條件》
本試驗臺技術指標符合以上標準中的相關試驗條款中的檢測要求。

三、試驗臺說明
1、檢測項目
1、空氣格柵電流特性檢測
2、空氣格柵電壓特性檢測
3、空氣格柵過欠壓特性檢測
4、空氣格柵LIN通訊指令反饋檢測
5、空氣格柵反接保護檢測
6、空氣格柵軟件版本信息檢測
7、設備掃碼讀取信號判定
8、空氣格柵的堵特性檢測
9、產品單個動作運行時間檢測

2、試驗臺的組成結構
2.1試驗臺組成
試驗臺主臺體、控制系統、空氣格柵快速固定裝置、試驗電源和雄強定制軟件組成。

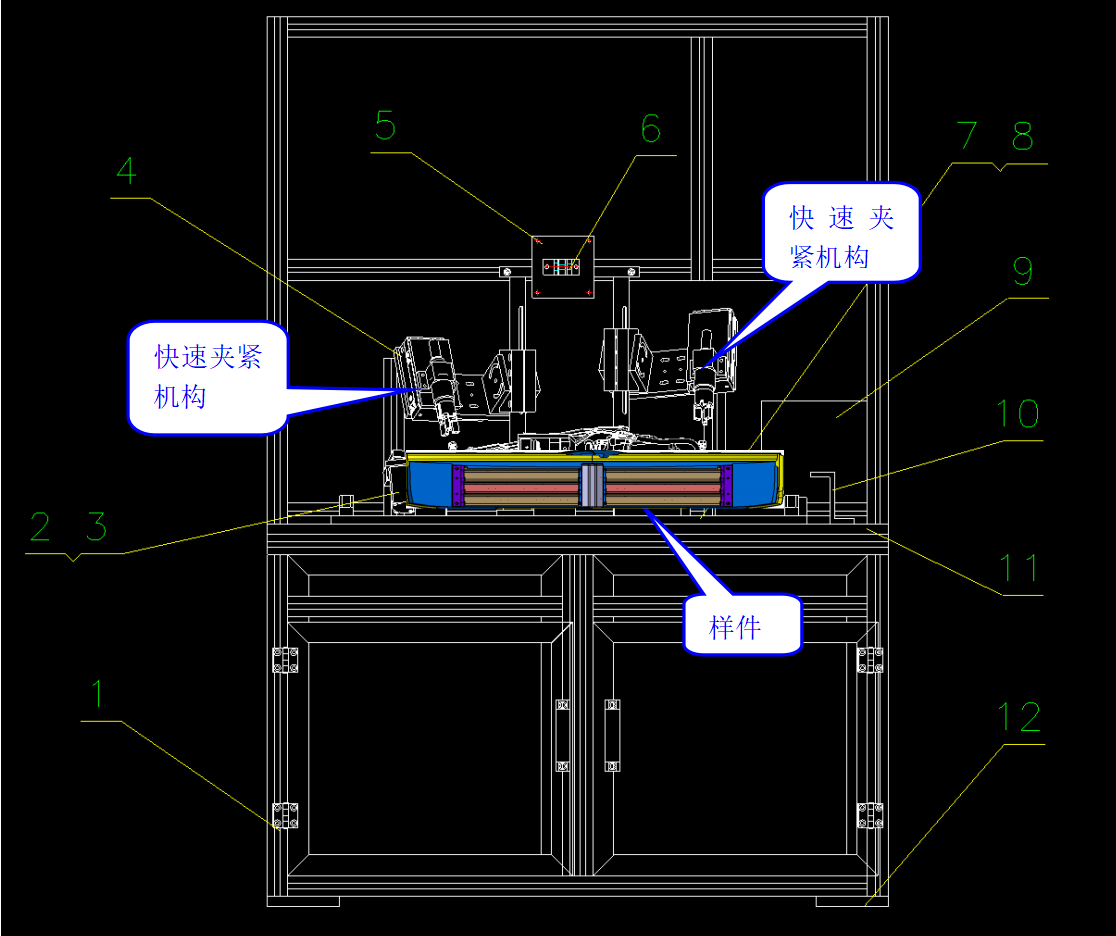

2.2試驗臺布局
試驗臺架采用型材的框架結構，臺面板為鎂鋁合金材料，表面氧化處理；臺架底部四角安裝有專用的可鎖定福馬輪，可實現自由移動和落腳支撐。樣件為安裝在鋁型材框架內工裝夾具上，不同的樣件只需要更換相應的模即可。
