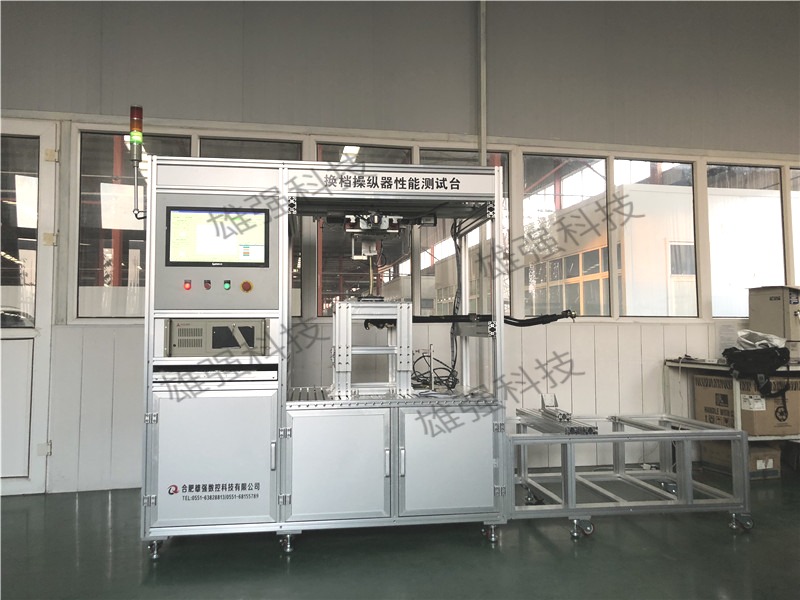

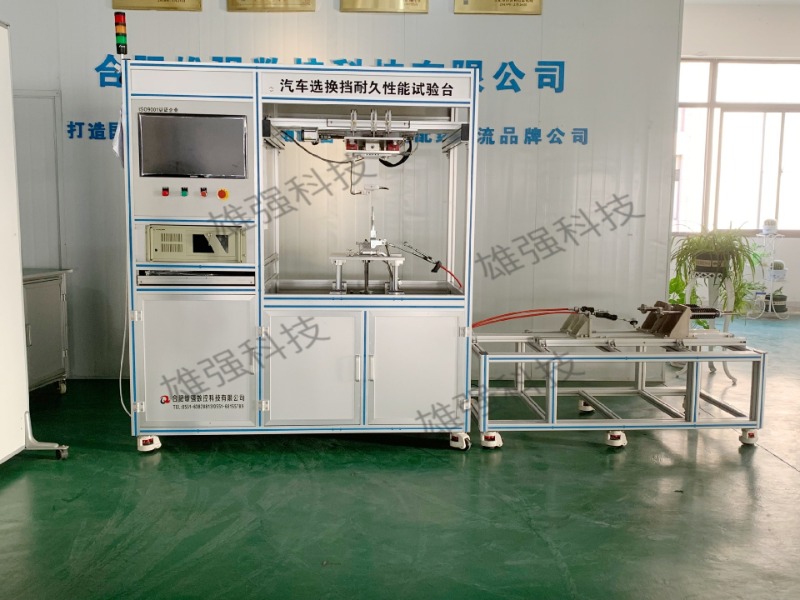

一、設備簡介：

   該在模擬實車布置的情況下對選換檔操縱機構器件及部件總成進行性能耐久測試，對檢測結果進行分析和處理，并進行產(chǎn)品合格與否判斷。
主要技術功能：
選換檔操縱裝置松動性測試
拉索力效率、行程效率測試
變速器選換檔機構力和行程測試，并繪制關系曲線圖
拉索、選換檔操縱裝置的力傳遞效率測試
拉索、選換檔操縱裝置與變速器換檔操縱機構總成的力、行程和自由間隙測試
二、滿足標準：
    1、《ES43700-03 拉絲型變速器操縱機構試驗標準》
    2、《ES43700-02 手動變速器選換檔操縱機構耐久性試驗標準》。

三、試驗參數(shù)：

1、 濕度范圍：10～80%RH；
2、溫度范圍：常溫或者高低溫（－40℃～120℃）。
3、供電電壓：AC 220V±10%/50Hz　3KW，單相三線制；
4、 全程測量各個檔位的換檔行程和操作力，并輸出時域曲線。
5、 多軸力傳感器量程：0-300N，分辨率0.06N，精度±0.1N（實際測力的千分之一）。
6、 拉線位移量程：0-200mm，分辨率0.1mm，精度±0.1mm。
四、試驗對象：
    各類汽車換擋機構總成。
